Liniowe Zasilacze Stałoprądowe CJL z wejściem sterującym 0-10V/R/PWM

Liniowe Stałoprądowe Zasilacze do LED z Funkcją Ściemniania (0-10V) oraz z napięciem pomocniczym DC12V. 10-cio zakresowa regulacja wyjściowego prądu znamionowego zasilacza.

Charakterystyczne funkcje i właściwości:

• Napięcie pomocnicze do zasilania czujników zewnętrznych DC 12V/100mA
• Regulacja prądu wyjściowego za pomocą rezystancji (do 100kΩ)
• Regulacja prądu wyjściowego sygnałem 1-10V (wyłączenie sygnałem <0,9V) oraz PWM 10V
• „Flicker-free” – bez migotania w pełnym zakresie regulacji prądu wyjściowego
• „Flicker-free” – bez migotania w pełnym zakresie regulacji prądu wyjściowego zgodnie z normą IEEE 1789-2015
• Minimalny poziom ściemniania – 1%

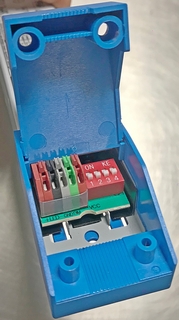

• Znamionowy prąd wyjściowy ustawiany za pomocą mikroprzełączników („DIPSWITCH”) – 10 ustalonych wartości dla każdego modelu
• Czas włączenia (startup) <0,5s, pobór mocy stand-by <0,5W
• Dostępne moce maksymalne 30W, 40W, 50W, 60W, 80W
• Napięcie wyjściowe 12-42VDC
• Znamionowe prądy wyjściowe 0,3A do 2A
• 5 lat gwarancji

Charakterystyczne parametry techniczne dla serii zasilaczy (szczegółowe dane znajdują się w karcie katalogowej producenta na dole strony):

Poniżej tabele możliwych ustawień prądów znamionowych na przykładzie zasilacza o mocy 30W i 40W

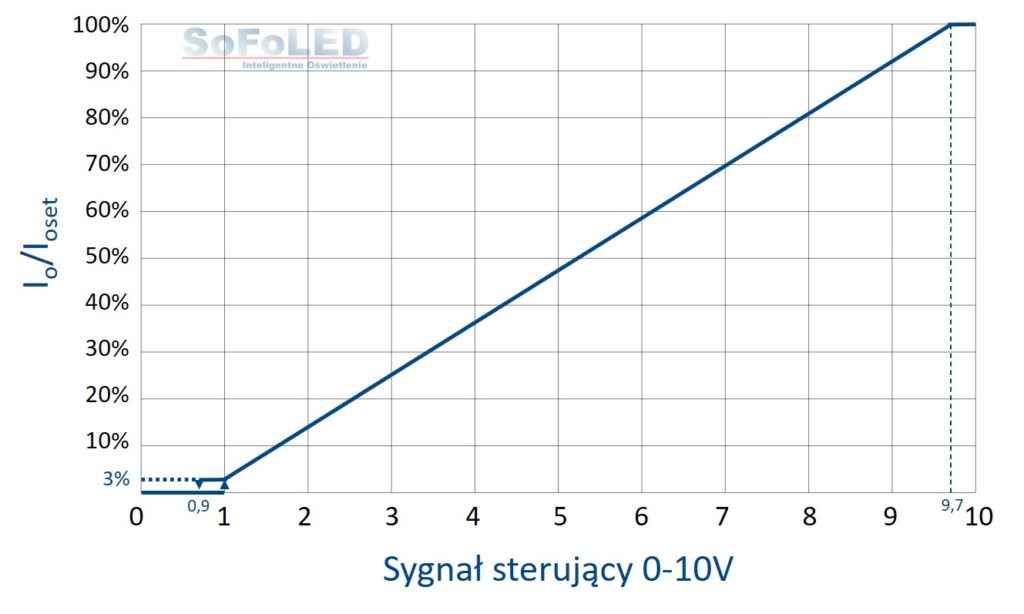

Poniżej wykres zależności prądu wyjściowego od sygnału sterującego 0-10V dla całej serii zasilaczy CJL

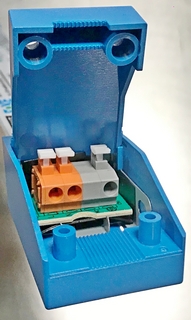

w przypadku konieczności montażu zasilacza na zewnętrz oprawy, na przykład do paneli podtynkowych montowanych w systemowych sufitach podwieszany, dostępne są akcesoria pozwalające bezpiecznie i zgodnie z normami podłączyć zasilacz bezpośrednio do przewodów instalacji zasilającej

🗐 🗐 🗐 🗐 Pliki do pobrania:

Do zamówienia:

p/n: DRV33 – BK-CJL030-0800AM zasilacz liniowy stałoprądowy 30W

p/n: DRV41 – BK-CJL040-1050AM zasilacz liniowy stałoprądowy 40W

p/n: OSP012 – BAS003A – End Cap – do montażu zewnętrznego zasilaczy serii CJL 30/40/50/60W
