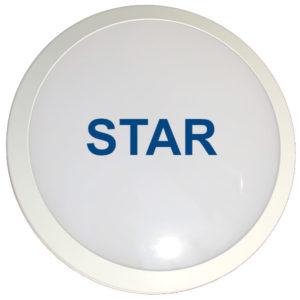

Plafon LED „STAR” 24W

UWAGA już wkrótce wysokiej jakości plafony LED STAR 1-10V będą dostępne w sprzedaży !!!!

Wandalo-odporny plafon LED o mocy 24W z zasilaczem ściemnianym 1-10V – 125lm/W

PLAfon LED STARflex

Plafon LED z pewnością polecamy do oświetlania ciągów komunikacyjnych, korytarzy, klatek schodowych, pomieszczeń gospodarczych, pomieszczeń sanitarnych, elewacji budynków.

Obudowa o bardzo wysokiej szczelności, odporna na trudne warunki atmosferyczne jak zawilgocenie czy zapylenie. Klosz jest wykonany z tworzywa o bardzo wysokiej odporności na uderzenie. Dlatego PLAfony doskonale sprawdzają się w pomieszczeniach narażonych na uderzenie bądź wandalizm.

Z pewnością godnym uwagi jest fakt, że w oprawach zastosowano źródła światła, diody LED typu SMD renomowanego producenta SANAN. Barwa światła 4000K – biała naturalna, wysoki wskaźnik oddawania barw Ra>80.

Uwaga!! W podstawowej wersji zastosowano zasilacz izolowany z wejściem sterującym 1-10V dlatego plafon posiada możliwość regulowania mocy światła za pomocą dedykowanych czujników ruchu z funkcją ściemniania.

Bez wątpienia takie rozwiązanie pozwala zbudować oświetlenie bardzo przyjazne dla „oka ludzkiego” eliminując olśnienie dzięki możliwości utrzymania świecenia oprawy z mocą zredukowaną na przykład na poziomie 10% mocy znamionowej światła.

Plafony mogą występować w wersji włącz/wyłącz lub inteligentnym czujnikiem ruchu z funkcją ściemniania i regulacją mocy maksymalnej świecenia oprawy oraz z czujnikiem światła naturalnego.
W przypadku zastosowania inteligentnego czujnika ruchu istnieje możliwość zdalnej regulacji za pomocą pilota IR wszystkich nastaw co ułatwia eksploatację oświetlenia.

Inteligentny czujnik ruchu (HNS205) z funkcją ściemniania jest wbudowany w plafon i mimo to potrafi rozróżnić światło słoneczne od sztucznego. Oznacza to, że nawet dla długiego czasu świecenia po wykryciu ruchu, na przykład dla 30min i sytuacji bardzo dużego ruchu osób plafon wyłączy się po wschodzie słońca!!!

Nadmienić tu należy o bardzo wysokiej żywotności matrycy LED jaką zastosowaliśmy w plafonie STAR. Matryca LED składa się aż ze 130 diod LED, zastosowane diody mają moc znamionową 0,5W a faktycznie pracują z mocą maksymalną na poziomie 0,18W (przyjmując w uproszczeniu 24W/130LED i pomijając tym samym straty na zasilaczu). Dlatego plafon LED STAR dzięki swojej konstrukcji i ilości LED charakteryzuje się bardzo dobrym rozproszeniem energii cieplej co jest podstawowym czynnikiem wpływającym na degradację strumienia światła w czasie eksploatacji. To oczywiście pozwala gwarantować żywotność na poziomie L90B10 dla 50.000 godzin pracy.

Akcesoria montażowe wykonane są ze stali nierdzewnej co z pewnością podnosi gwarancje długotrwałej eksploatacji opraw.

Poniżej znajduje się tabela z danymi technicznymi PLAfonów STARflex

Zasilanie 230Vac (+/-10%) , 50Hz (+/-5%)
Moc  Znamionowa24W -10%÷+5%,
Sterowanie mocą światła – ściemnianieTAK – wejście sterujące 1-10V
Klasa OchronyII
Stopień SzczelnościIP66
Kąt Świecenia120°
Wydajność oprawy>125lm/W
Strumień Światła3.000lm/24W
Producent LEDSANAN
Barwa światła, Wskaźnik Oddawania Barw4000K, Ra>80
Żywotność OprawyL90B10 – 50.000h
Klasa Ryzyka FotobiologicznegoRG0
Stopień Ochrony  przed UderzeniemIK10
Materiał – Korpus / KloszPC / PC Mleczny (Opal)
Temperatura pracy-20℃~+40℃
Waga1,2kg
WymiaryΦ350x103mm
WersjaIPLA – z wejściem 1-10V
Regulacja mocy światła TAK – w zakresie 10%-100% mocy znamionowej
Pole Detekcji  Ruchu (jeśli występuje)6m Max. – Regulacja Zasięgu: 25%/50%75%/100%
Czujnik ruchu – wys. Montażu3-6m
Czas Świecenia Normalnego (z Cz. Ruchu)MWRCD  – (30, 90)s, (5, 10, 30)min
Czujnik Zmierzchu (z Cz. Ruchu)MWRCD – (2, 10, 25, 50, 100, 300)lx /wyłączony
Czas mocy zredukowanej (z Cz. Ruchu)MWRCD – 10s, (5, 10, 30, 60)min, +∞
Poziom mocy zredukowanej (z Cz. Ruchu)MWRCD – (0, 10, 30, 50)%

Poniżej czujniki z jakimi może współpracować PLAfon STAR

HNS205 – Czujnik ruchu montowany w oprawie wyposażonej w zasilacz z wejściem sterującym 1-10V, posiadający czujnik zmierzchu oraz rozpoznający światło słoneczne. Czujnik posiada funkcję ściemniania oraz możliwość regulacji mocy światła oprawy. Do montażu za kloszem oprawy.


Do zamówienia:

p/n: PLA34 – Model IPLA-STAR-350ZN-24W-4K – Moc znamionowa 24W. Wersja podstawowa ON/OFF z zasilaczem z wejściem 1-10V.

p/n: PLA40 – Model IPLA-STAR-350ZN-24W-4K-MWRCD – Moc znamionowa 24W. Wyposażony w czujnik ruchu z funkcją ściemniania – HNS205 z możliwością zdalnej zmiany wszystkich nastaw.

p/n: SEN006 – Model IR12 – Pilot zdalnego sterowania do PLA40
