Mikrofalowy Czujnik Ruchu z Funkcją Ściemniania (0-10V) i Czujnik Mieszania Światła w jednym – oczywiście Zdalnie Sterowany. Model HNS111DH2-SFL jest następcą czujnika HNS111DH1-SFL.
Z pewnością Inteligentny mikrofalowy czujnik ruchu jest doskonały do zarządzania oświetleniem w biurach, salach konferencyjnych, magazynach, halach produkcyjnych, korytarzach itp.
Inteligentny czujnik ruchu ze ściemnianiem za pomocą sygnału 0-10V z wbudowanym czujnikiem mieszania światła naturalnego i sztucznego jest idealnym wyborem!!
Po pierwsze, dzięki unikalnemu rozwiązaniu podwójnego czujnika światła potrafi rozróżniać światło słoneczne od światła sztucznego a to oznacza, że wraz z pojawieniem się światła słonecznego automatycznie, za pomocą wyjścia z sygnałem 0-10V po detekcji ruchu przez mikrofalowy czujnik ruchu, czujnik HNS111DH2-SFL zmniejsza proporcjonalnie moc świecenia oprawy oświetleniowej w zadanym czasie „HOLD” .
Po drugie, czujnik ruchu ma wbudowaną funkcje ściemniania światła gdy przez określony czas nie wykrywa w polu detekcji ruchu osób czy pojazdów. Co takie rozwiązanie „daje”? Oczywiście z jednej strony oszczędności w zużyciu energii elektrycznej ale również zdecydowanie podnosi komfort dla wzroku. Dlaczego? Ponieważ dzięki funkcji ściemniania oprawy oświetleniowe tworzą w pomieszczeniu tło które powoduje, że z chwilą wykrycia ruchu oświetlenie zwiększa swoją moc od pewnego poziomu do zadanej przez system zarządzania wartości maksymalnej.
Bez wątpienia takie zachowanie, sterowanie oświetleniem ma pozytywny wpływ na ludzkie oko co jest to związane ze zjawiskiem adaptacji i akomodacji wzroku.
Po trzecie, czujnik HNS111DH2-SFL może wyłączyć oprawę za pomocą sygnału sterującego 0V. Dlatego nie występują żadne „klikalne” podzespoły jak przekaźniki. Czyli cały system jest cichy.
Po czwarte, czujnik posiada funkcję wyłączenia detekcji ruchu (MW-OFF). Po naciśnięciu przycisku „0%” następuje dezaktywacja mikrofalowego czujnika ruchu. W rezultacie pozostaje aktywna tylko funkcja dynamicznego mieszania światła naturalnego i sztucznego.
Z pewnością funkcja wyłączenia detekcji ruchu ma zastosowanie wszędzie tam gdzie w pomieszczeniu jest wymagane tylko mieszanie światła niezależnie od występującego ruchu osób. Dlatego takie rozwiązanie doskonale zwiększa „elastyczność” systemu zarządzania oświetleniem. Bo stosując jeden czujnik, w dowolnym momencie, i co najważniejsze już podczas normalnej eksploatacji można zmieniać funkcjonalność pomiędzy czujnikiem ruchu z funkcją ściemniania i mieszania światła a czujnikiem mieszania światła.

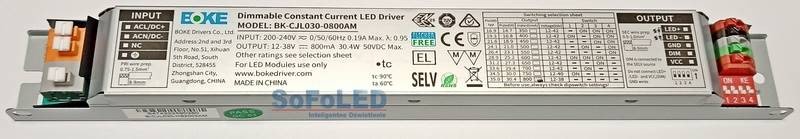

Uwaga: oprawa oświetleniowa musi być wyposażona w zasilacz z wejściem sterującym 0-10V natomiast dla oprawy z wejściem 1-10V oprawa będzie świeciła z mocą minimalną. Dlatego dla zasilaczy z wejściem 1-10V należy potwierdzić, czy mogą one być sterowane sygnałem 0V.
Uwaga: w związku z zastosowanym podwójnego czujnika światła czujnik NS111DH2-SFL może być instalowany wewnątrz oprawy za kloszem własnym oprawy co oczywiście znacznie poprawia estetykę instalacji.
Przede wszystkim zastosowanie czujnika HNS111DH1-SFL przynosi wymierne korzyści w oszczędności zużycie energii elektrycznej przez oświetlenie. Bez wątpienia idealnym przykładem są korytarze gdzie 95% redukcji w stosunku do oświetlenia fluorescencyjnego jest standardem!!!!
Natomiast, w odniesieniu do możliwości dezaktywacji mikrofalowego czujnika ruchu. Z pewnością należy tu wspomnieć, że czujnik zainstalowany w pomieszczeniach typu biuro, klasa szkolna z włączoną tylko funkcją mieszania światła sztucznego i naturalnego przynosi oszczędności w zużyciu energii elektrycznej na poziomie 81% do 85% w stosunku do oświetlenia fluorescencyjnego.
W rezultacie, efektywnie oszczędzając energie elektryczną, system zarządzania światłem doskonale poprawia warunki pracy ludzi nie dopuszczając do prześwietlania stanowisk pracy.
Zasadę działania mieszania światła przedstawia grafika obok
| Dane Techniczne | |
|---|---|
| Input Source / Zasilanie | 12Vdc-24Vdc (maximum 30Vdc) / ≥25mA |
| Output Signal/ Sygnał Wyjściowy | 0-10V / max 20mA, output can not to be short-circuit / wyjście nie może być zwierane |
| Daylight Mixing Sensor / Czujnik Mieszania Światła Dziennego i Sztucznego | YES / TAK a special dual sensor that selectively recognizes natural sunlight and artificial light / specjalny podwójny czujnik rozpoznający selektywnie naturalne światło słoneczne i sztuczne. |
| Setting of Lighting Intensity / Nastawa Natężenia Oświetlenia Czujnika Mieszania Światła | 100lx, 150lx, 200lx, 300lx, 400lx, 500lx, 1000lx, disable / wyłączony |
| Dim Interface / Regulacja Ściemniania | YES / TAK 0-10V |
| Hold Power Adjustment / Regulacja Mocy Światła Po Wykryciu Ruchu | YES / TAK 100% – 10V / 90% – 9,0V / 80% – 8,0V / 70% – 7,0V / 60% – 6,0V / 50% – 5,0V |
| Detection Area (Diameter) / Pole Detekcji ruchu (średnica) | 12m max. Adjusted on Level: 10%/40%/70%/100% 12m max Regulacja Zasięgu: 10%/40%/70%/100% |
| MW Sensor OFF function / Dezaktywacja Czujnika Ruchu | YES / TAK |
| Hold Time / Czas Świecenia Normalnego (100%) | 30s/90s/5min/10min/30min |
| Stand-by Period / Czas Świecenia z Mocą Zredukowaną | 10s/5min/10min/30min/1h/+∞ |
| Stand-by DIM Level / Moc Zredukowana | 0%/10%/30%/50% |
| Remote Control / Pilot Bezprzewodowy | Yes / Tak model IR21 |
| Max. Mounting Height / Maksymalna Wys. Montażu | 6m |
| Operating Temp. / Temp. Otocz. (Ta) | -20℃~+70℃ |
| IP rating / IP | IP20 |
| Dimensions / Wymiary | 77mm x 27mm x 14mm |
Poniżej oprawy z jakimi może współpracować czujnik HNS111DH2-SFL (kliknij na obrazek)
🗐 🗐 🗐 🗐 Pliki do pobrania:
Karta katalogowa / PDF
Do zamówienia:
p/n: SEN035 – Model HNS111DH2-SFL – Krótki rozbłysk LED potwierdza programowanie pilotem IR21
p/n: SEN021 – Model IR21 – Pilot zdalnego sterowania do czujnika ruchu i mieszania światła HNS111DH-SFL
