Liniowe Zasilacze Stałoprądowe CJL z wejściem sterującym 0-10V/R/PWM

Liniowe Stałoprądowe Zasilacze do LED z Funkcją Ściemniania (0-10V) oraz z napięciem pomocniczym DC12V. 10-cio zakresowa regulacja wyjściowego prądu znamionowego zasilacza.

Charakterystyczne funkcje i właściwości:

Napięcie pomocnicze do zasilania czujników zewnętrznych DC 12V/100mA.

Regulacja prądu wyjściowego za pomocą rezystancji (do 100kΩ).

Regulacja prądu wyjściowego sygnałem 1-10V (wyłączenie sygnałem <0,9V) oraz PWM 10V.

„Flicker-free” – bez migotania w pełnym zakresie regulacji prądu wyjściowego.

„Flicker-free” – bez migotania w pełnym zakresie regulacji prądu wyjściowego zgodnie z normą IEEE 1789-2015.

Minimalny poziom ściemniania – 1%.

Znamionowy prąd wyjściowy ustawiany za pomocą mikroprzełączników („DIPSWITCH”) – 10 ustalonych wartości dla każdego modelu.

Czas włączenia (startup) <0,5s, pobór mocy stand-by <0,5W.

Dostępne moce maksymalne: 30W, 40W, 50W, 60W, 80W.

Napięcie wyjściowe: 12-42VDC.

Znamionowe prądy wyjściowe: 0,3A do 2A.

5 lat gwarancji.

Charakterystyczne parametry techniczne dla serii zasilaczy (szczegółowe dane znajdują się w karcie katalogowej producenta na dole strony).

MODEL	BK-CJL030-0800AM	BK-CJL040-1050AM	BK-CJL050-1250AM	BK-CJL060-1650AM	BK-CJL080-2000AM
DC Iout	0,35-0,80A	0,6-1,05A	0,85-1,3A	1,2-1,65A	1,55-2A
DC Vout	12-42V	12-42V	12-42V	12-42V	12-42V
Pn	30W max	40W max	50W max	60W max	80W max

Vin: 200-240Vac, 200-240Vdc ; Pf>0,95@230Vac/100% obciążenia, Pf>0,9 @ 230Vac/50 obciążenia

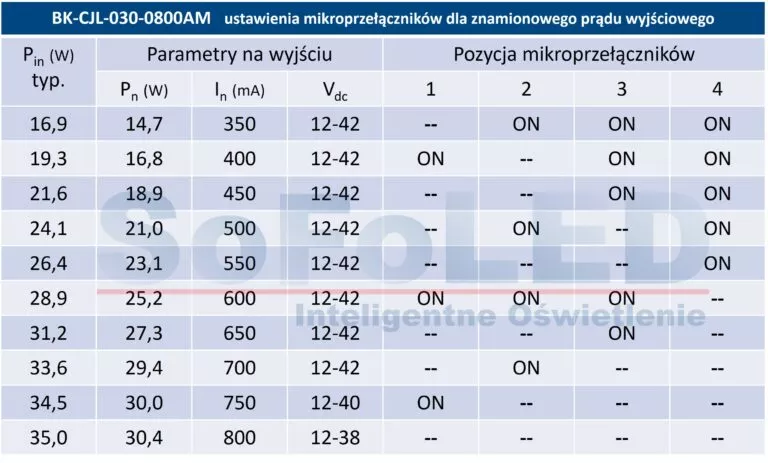

Poniżej tabele możliwych ustawień prądów znamionowych na przykładzie zasilacza o mocy 30W i 40W

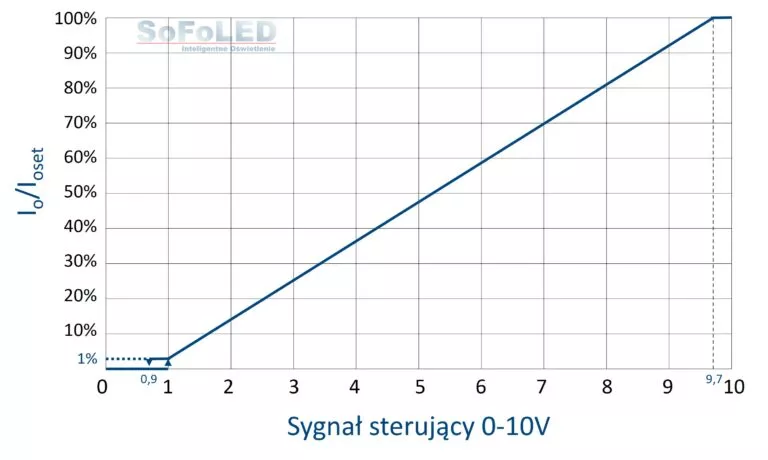

Poniżej wykres zależności prądu wyjściowego od sygnału sterującego 0-10V dla całej serii zasilaczy CJL

p/n	model	opis
DRV33	BK-CJL030-800AM	zasilacz liniowy stałoprądowy 30W, wejście sterujące 0-10V
DRV41	BK-CJL040-800AM	zasilacz liniowy stałoprądowy 40W, wejście sterujące 0-10V

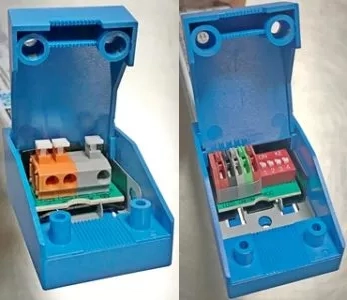

OSP012	BAS003A	End Cap – „odciążka” do montażu zewnętrznego zasilaczy serii CJL 30/40/50/60W
