MS10 – Czujnik mieszania światła – regulacja manualna

1 – Dynamicznie mieszamy światło sztuczne z naturalnym

  • Doskonały do  biur, sal  lekcyjnych – wszystkich miejsc stałej pracy osób
  • Prosta regulacja za pomocą potencjometru
  • Regulacja punktu pracy w zakresie 100lx – 2000lx
  • Pozwala zredukować zużycie energii elektrycznej o 82%-85% !!!
  • Zakres regulacji mocy świecenia opraw -10% – 100%
  • Temperatura pracy 0OC – 55OC
  • IP20

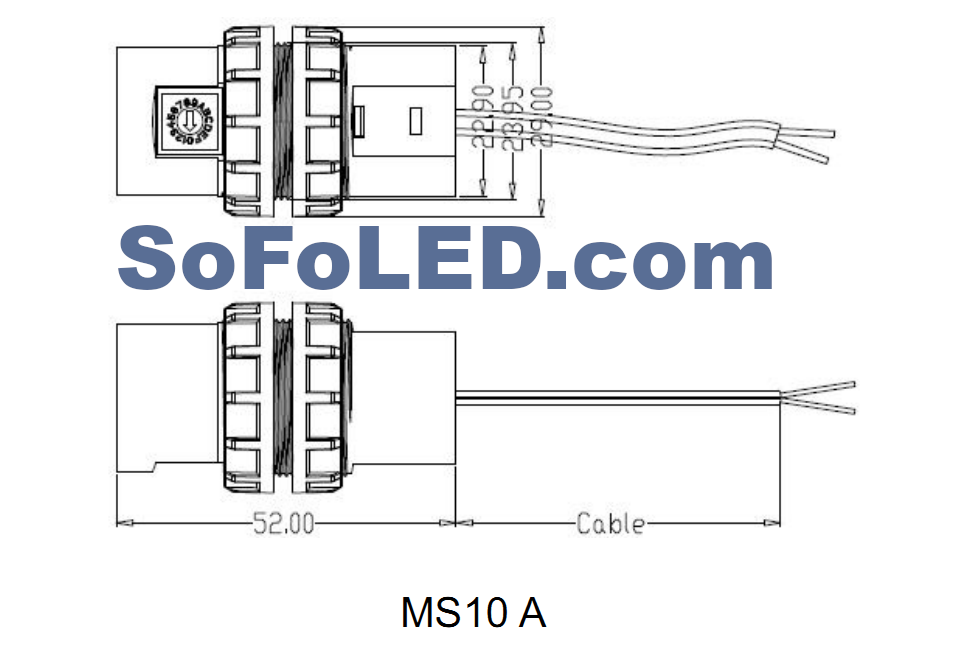

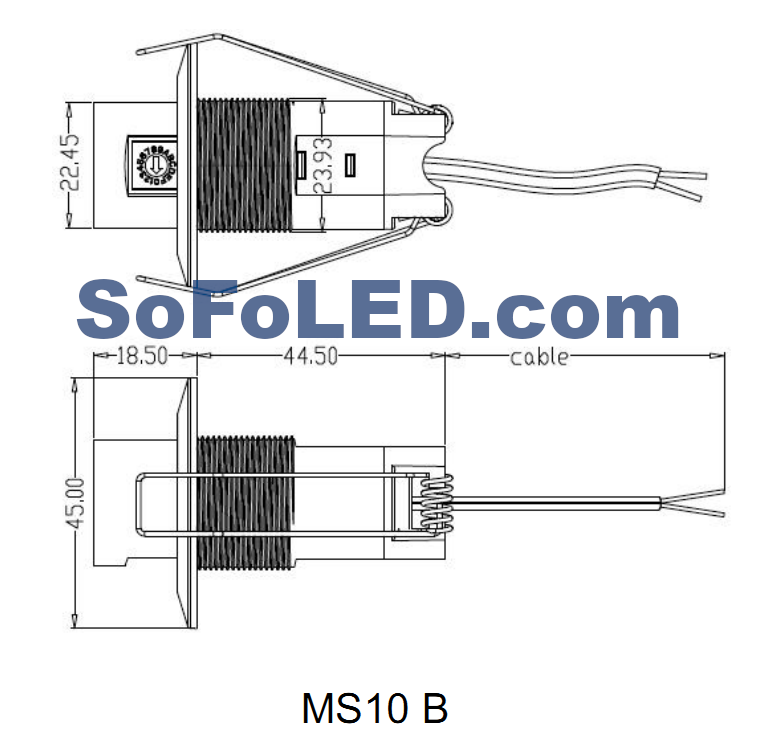

  • MS10A – montaż nakrętkami, MS10B – montaż za pomocą sprężyn

Czujniki mieszania światła dokonują ciągłego pomiaru natężenia oświetlenia w pomieszczeniu. W pomieszczeniach z dostępem światła słonecznego czujniki mieszania światła automatycznie, liniowo regulują moc świecenia opraw oświetleniowych. Czujnik współpracuje z zasilaczami z wejściem sterującym 1-10V, <50mA

Wraz ze zwiększeniem ilości światła słonecznego wpadającego przez okna czujnik MS10 zmniejsza napięcie sterujące (1-10V) proporcjonalnie do sumy  światła słonecznego i sztucznego.

Poniżej rysunek przedstawiający miejsca montażu czujnika mieszania światła w pomieszczeniu typu klasa, biuro. Każdy rząd oświetlenia równoległy do ściany z okami powinien być wyposażony w jeden czujnik. Takie rozmieszczenie czujników pozwoli zapewnić maksymalną równomierność oświetlenia w pomieszczeniu. W praktyce oprawy oświetleniowe znajdujące się w głębi będą świeciły się „mocniej” a te blisko okien „słabiej”

W mniejszych pomieszczeniach wystarczy zastosować jeden czujnik mieszania światła MS10. W ten sposób wszystkie oprawy ściemniają się jednocześnie wraz ze wzrostem natężenia światła naturalnego.
